UIC Nummernerkennung
Die UIC Nummernerkennung von Essmann Wägetechnik ergänzt statische oder dynamische Gleiswaagen um ein automatisiertes Identifikationssystem zur Erkennung von Waggons. Es handelt sich um ein hochmodernes System, welches für die Automatisierung von Wägeprozessen für Gleisfahrzeuge entwickelt wurde. Die hocheffiziente UIC-Wagennummern-Erkennungstechnologie von Essmann Wägetechnik unterstützt die optische Erkennung verschiedener UIC-Nummern und -Etiketten dank fortschrittlichster Software-, Kamera-, und Beleuchtungstechnologie.
Mithilfe einer UIC-Wagennummer, welche früher auch Waggonnummer genannt wurde, können Güter- und Reisezugwagen eindeutig identifiziert werden. Eine UIC Wagennummer enthält dabei Daten, welche für den Eisenbahnverkehr von Relevanz sind.
Die UIC (Union Internationale des Chemins de fer, auf deutsch Internationaler Eisenbahnverband) vergibt seit 2006 die Wagennummern und ermöglicht somit eine eindeutige Zuordnung von Waggons zwischen den Eisenbahnverkehrsunternehmen, den Infrastrukturbetreibern und den staatlichen Stellen.
Die UIC Nummer bleibt dabei auch bei einer Transaktion von Fahrzeugen in andere Staaten gleich und wird nicht geändert. Einzig der Haltercode hinter der Fahrzeugnummer wird angepasst.
Eine vollständige Wagennummer besteht dabei wie abgebildet aus zwölf Stellen, die einzelnen Stellen der Wagennummer haben dabei folgende Bedeutung:
| erste und zweite Stelle: | Code für das Austauschverfahren, bei Triebfahrzeugen Bauartcode |
| dritte und vierte Stelle: | UIC-Ländercode |
| fünfte bis achte Stelle: | Gattungskennzahlen |
| neunte bis elfte Stelle: | Ordnungsnummer (laufende Nummer einer Bauart) |
| zwölfte Stelle: | Selbstkontrollziffer |

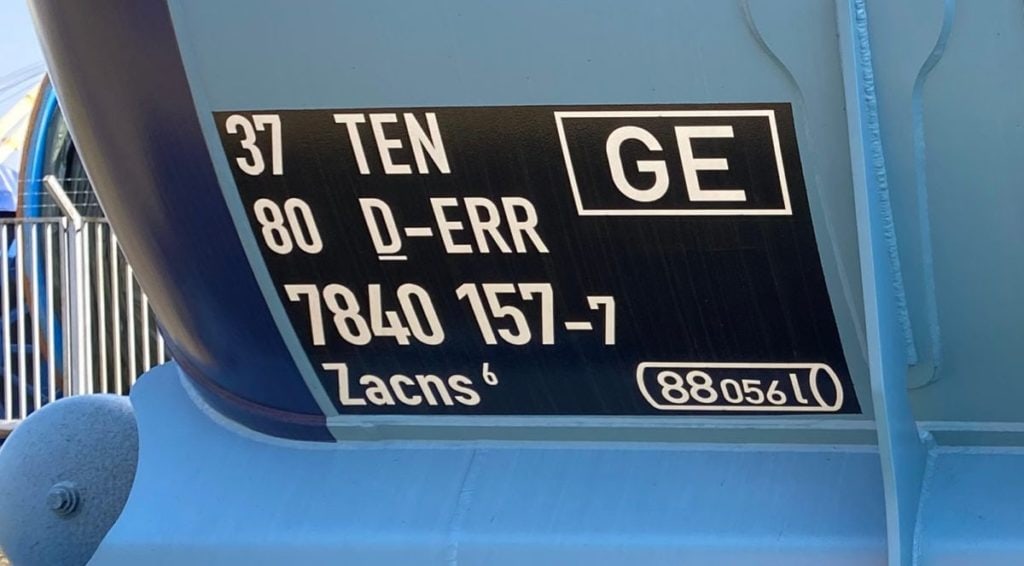

Im oben abgebildeten Beispiel ergibt sich aus der UIC Nummer 37 80 7840 157 7:
| 3 | Code Austauschverfahren: im grenzüberschreitenden Verkehr international auf dem Gebiet von nur RIV oder RIV und PPW einsetzbar |
| 7 | Code Austauschverfahren: bahneigener Wagen mit Drehgestellen und festgelegter Spurweite |
| 80 | UIC-Ländercode: Deutschland |
| 7 | Gattungsbuchstabe Z – Kesselwagen |
| 8 | vier Radsätze |
| 40 | Kennbuchstaben cns: Entladung durch Druckluft oder Luftstöße, Lademasse bei Lastgrenze C: m > 30 t für zweiachsige Wagen / m > 40 t für dreiachsige Wagen, zugelassen für Züge bis 100 km/h |
| 157 | Nummer in der Baureihe |
| 7 | Selbstkontrollziffer |
Die automatisierte UIC Nummernerkennung ist insbesondere in Kombination mit statischen und dynamischen Gleiswaagen sehr sinnvoll und wird von vielen unserer Kunden erfolgreich eingesetzt.
Der große Vorteil besteht darin, dass der Wäger die UIC Nummern nicht mehr händisch den Wägeergebnissen nachpflegen muss. Um diesen Prozess zu vereinfachen, haben wir für unsere EWP-GW Gleiswaagensoftware in den letzten Jahren Schnittstellen zu übergeordneten Bahnsystemen unserer Kunden programmiert. Mithilfe dieser ist es möglich, dass die Wagenreihung des Zuges inklusive der UIC Nummern aus einem übergeordneten System an die Wägesoftware vor der Wägung übermittelt wird. Der Wäger muss nun nicht mehr die gesamte UIC Nummer vor der Wägung im Wägeprogramm eingeben, sondern vergleicht nun nur noch die übermittelte UIC Nummer in der Software und führt die Wägung mittels Knopfdruck durch. Für unsere dynamische Gleiswaage haben wir diesen Prozess sogar nochmals mehr automatisiert. Der Nachteil in der Praxis ist allerdings, dass die Wagenreihung in seltenen Fällen aufgrund Änderungen im Betriebsablaufes in der Realität von der Wagenreihung in der Software abweichen kann.
Hier schafft eine kamerabasierte UIC Nummernerkennung zusätzliche Sicherheit! Eine Nachrüstung des Systems ist sowohl an statischen als auch an dynamischen Gleiswaagen möglich. Wir rüsten dieses System auch an Gleiswaagen anderer Hersteller für Sie nach.

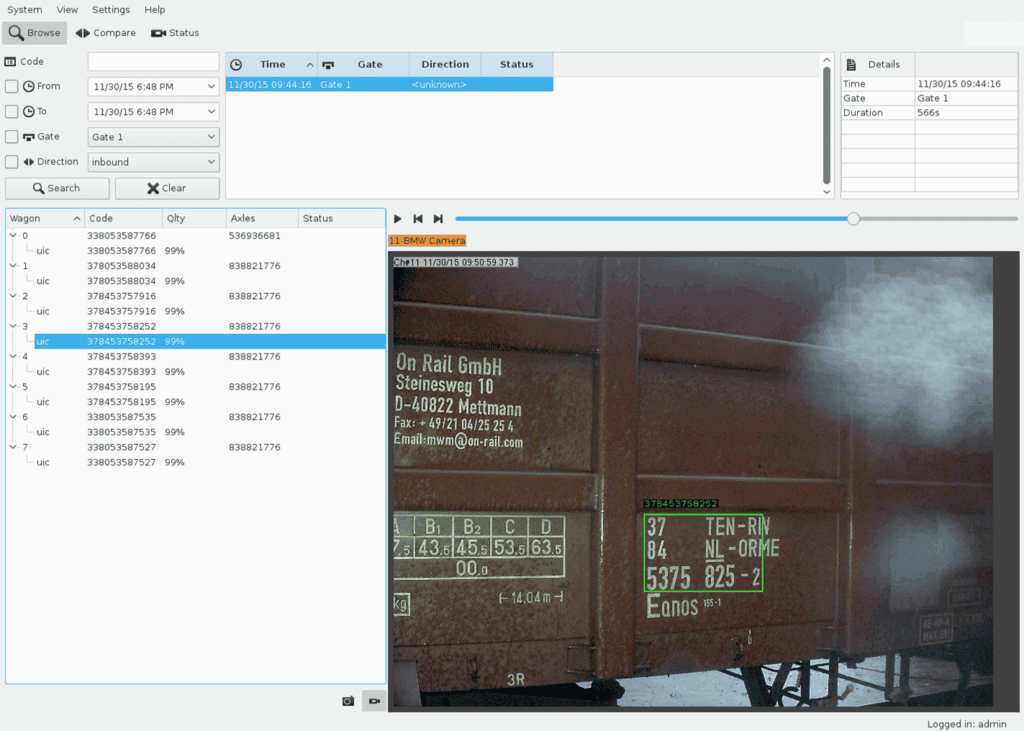

Die UIC Nummernerkennung basiert auf Videokameras mit Beleuchtungseinheiten, welche die vorbeifahrenden Züge beidseitig scannt und die Bilder mit unserer EWP Software auswertet.
Der Prozessablauf gestaltet sich dabei wie folgt:
- Der Anfang, das Ende und die einzelnen Waggons des Zuges werden automatisch über einen Algorithmus und Sensoren im Gleis erkannt.
- Je nach Tageszeit und Witterung wird die Beleuchtung aktiviert, sodass eine gute Kameraerkennung auch bei schlechter Sicht gewährleistet wird.
- Die erzeugten Bilder werden den einzelnen Waggons zugeordnet.
- Die UIC Nummer wird mittels unserer Software automatisch erkannt und dem Wägeergebnis in unserer Wägesoftware zugewiesen.
Unsere Technologie zur UIC Nummernerkennung basiert dabei auf OCR (Optical Character Recognition), was intelligente Bildverarbeitung bedeutet. Die Bilderkennung hat zwei wesentliche Einflussgrößen:
- Die Qualität der Software mit dem darin verwendeten Erkennungsalgorithmus
- Die Qualität der Bildaufnahmetechnik, der Kamera und der Beleuchtung
Der Schlüsselfaktor ist die Qualität der Erkennungssoftware. Die Ausgereiftheit der Erkennungssoftware, die Intelligenz und Qualität der angewandten Erkennungsalgorithmen, das mathematische Wissen und die jahrelange Erfahrung dahinter bestimmen die Fähigkeiten der Erkennungssoftware.
Je besser die Algorithmen sind, desto höher ist die Qualität der Erkennungssoftware:
die höchste Erkennungsgenauigkeit,
- die schnellste Verarbeitungsgeschwindigkeit,
- je größer die Bandbreite der Bildqualität, die sie verarbeiten kann,
- je toleranter sie gegenüber Verzerrungen der Eingabedaten ist.
Unsere wetterfesten Kameras und das Beleuchtungssystem werden entweder an zwei Masten auf jeder Gleisseite montiert. Die Kommunikation erfolgt über Ethernet zu einem Schaltschrank, in welchem die Steuerung verbaut ist.
UIC Nummernerkennung von Essmann
Merkmale
Die UIC Nummernerkennung ist KI-basiert und verfügt über eine hochmoderne optische Erkennungssoftware, die Daten in Echtzeit erfasst und überträgt
Es werden alle Zuglängen und Güterwagen, vom Güterzug bis zum Kastenwagen unterstützt.
Die UIC-Nummernerkennung verfügt über eine OCR, die in der Lage ist, Codes und Etiketten auf Frachtcontainern, Autos, Waggons und Schienenfahrzeugen zu entziffern. Sie ist auch in der Lage, kontrastarme, schablonierte und uneinheitlich geschriebene Codes oder Identifikationsnummern zu erkennen.
Die UIC-Nummernerkennung von Essmann Wägetechnik lässt sich über Softwareschnittstellen in verschiedene Bahn-, ERP- und TOS-Systeme integrieren.
Unsere UIC-Nummernerkennung ist mit einer verbrauchsarmen und technologisch fortschrittlichen Solid-State-LED-Beleuchtung ausgestattet, die eine hervorragende Bildqualität liefert. Das bedeutet hohe Genauigkeit auch bei schlechten Lichtverhältnissen.
Vorteile
Die UIC-Nummernerkennung von Essmann Wägetechnik ist zuverlässig, flexibel und komfortabel.
Die UIC-Nummernerkennung gewährleistet die vollständige Automatisierung des Wägeprozesses.
Unsere UIC-Nummernerkennung steigert die Produktivität, erhöht die Genauigkeit und senkt die Kosten durch die Reduzierung des Personalaufwands.
Die UIC-Nummernerkennung wird regelmäßig aktualisiert, um Software-Schwachstellen zu bekämpfen und bestehende Funktionen zu verbessern.
