Explosionsgeschützte Waagen - ATEX: Wenn Wiegen zur Sicherheitsfrage wird

In Branchen wie Chemie, Petrochemie, Lebensmittelverarbeitung, Mühlenbetrieben, Pharmaindustrie, Lackherstellung oder Recycling entstehen häufig explosionsfähige Atmosphären. Brennbare Gase, Dämpfe, Nebel oder Stäube treffen dabei in einem definierten Konzentrationsbereich auf Luft.

In solchen Ex-Bereichen können elektrische Betriebsmittel zur Zündquelle werden, etwa durch elektrostatische Entladungen, Funkenbildung, heiße Oberflächen oder mechanisch erzeugte Reibenergie. Deshalb dürfen hier ausschließlich entsprechend zertifizierte explosionsgeschützte Waagen eingesetzt werden: sogenannte Waagen mit ATEX-konformen Komponenten und passender Gerätekategorie/EPL für die Zone oder kurz ATEX- oder Ex-Schutz-Waagen.

Erfahren Sie, was eine ATEX-/Ex-Schutz-Waage besonders macht, welche Ex-Zonen und Schutzklassen in der Praxis relevant sind – und worauf Sie achten sollten, wenn Sie eine zertifizierte Ex-Schutz Waage auswählen, betreiben oder im Rahmen eines Preisvergleich Ex-Schutzwaage realistisch bewerten.

Was ist eine Ex-Schutz-Waage?

Eine Ex-geschützte Waage (auch: explosionsgeschützte Waage) ist für Bereiche konstruiert, in denen eine explosionsfähige Atmosphäre auftreten kann, etwa durch brennbare Gase, Dämpfe/Nebel oder Stäube. Die Waage ist so ausgelegt und zertifiziert, dass sie unter definierten Bedingungen keine wirksame Zündquelle darstellt.

Wichtig: „Ex-geschützt“ ist ein normativ und rechtlich geregelter Status. In Europa stützt sich das insbesondere auf:

• ATEX-Geräterichtlinie 2014/34/EU: Regelt das Inverkehrbringen von Geräten und Schutzsystemen zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen.
• ATEX-Betriebsrichtlinie 1999/92/EG: Regelt Mindestanforderungen für Sicherheit und Gesundheitsschutz von Beschäftigten in Ex-Bereichen (u. a. Zoneneinteilung, organisatorische Maßnahmen).

In Deutschland ist die Gerätesicherheit u. a. über die 11. ProdSV umgesetzt. Für Betreiber gehört dazu eine dokumentierte Gefährdungsbeurteilung inklusive Zoneneinteilung und Explosionsschutzdokument, plus ein festgelegtes Prüf- und Instandhaltungskonzept.

ATEX, Ex-Zonen und Gerätekategorien: Die Basics, die wirklich zählen

Viele Entscheidungen bei einer Ex-Waage hängen nicht am Wägebereich, sondern an der Umgebung: Wie häufig tritt eine explosionsfähige Atmosphäre auf, und in welcher Form? Genau daraus ergeben sich Ex-Zonen.

Zur Orientierung werden Ex-Bereiche typischerweise so eingeteilt:

• Gase/Dämpfe/Nebel: Zone 0, 1, 2 (häufig bis selten)
• Stäube: Zone 20, 21, 22 (häufig bis selten)

Je kritischer die Zone, desto höher die Anforderungen an das Gerät (Gerätekategorie/Schutzniveau). Für die Praxis bedeutet das: Eine Waage, die für eine strengere Zone zugelassen ist, kann auch in weniger strengen Zonen eingesetzt werden, sofern Gas-/Staubgruppe und Temperaturangaben passen - umgekehrt nicht.

Was macht explosionsgeschützte Waagen technisch besonders?

Bei Ex-Schutz-Waagen geht es darum, Zündquellen zu vermeiden oder zu kapseln; bei elektrischen Komponenten ebenso wie bei mechanischen Effekten.

Typische Merkmale (je nach Bauart, Zone und Zündschutzart) sind:

• Begrenzte elektrische Energie (z. B. über eigensichere Stromkreise) – damit keine Funkenenergie entsteht, die zündet.
• Temperaturmanagement: Bauteile werden so ausgelegt, dass Oberflächentemperaturen unterhalb möglicher Zündtemperaturen bleiben (Temperaturklassen).
• Robuste Gehäuse- und Dichtkonzepte: Staub- und Feuchtigkeitseintrag werden reduziert. Wichtig, weil Ablagerungen und Feuchte reale Zünd- und Fehlerrisiken sind.
• Antistatik & Materialauswahl: In staubbelasteten Bereichen kann elektrostatische Aufladung zur relevanten Zündquelle werden. Geeignete Werkstoffe sowie ein durchgängiges Erdungs- und Potentialausgleichskonzept sind daher entscheidend.
• Trennung von Wiegeplattform und Anzeige/Elektronik: In vielen Anwendungen sitzt empfindliche Elektronik außerhalb des Ex-Bereichs. Am Wägepunkt bleibt nur das Ex-zulässige, „ruhige“ System.

Peripherie im Ex-Bereich: Wägezellen, Anschlussdose, Trennstufen und Auswertegerät

Bei Plattform- und Behälterwaagen ist Explosionsschutz selten nur eine Frage des Lastträgers. Entscheidend ist der komplette Signalweg – von der Wägezelle über Kabel/Einführungen und ggf. Anschlussdose (Summier-/Junctionbox) bis zum Auswertegerät.

Je nach Zone und Konzept kommen zusätzlich Trennstufen zum Einsatz (z. B. Zenerbarrieren oder galvanische Trenner), damit die elektrische Energie im Ex-Bereich begrenzt bleibt. Wichtig ist: Alle Komponenten in der Ex-Zone müssen zur geforderten Gerätekategorie/EPL passen – und die Kombination muss dokumentiert sein.

Ex-Schutz erklärt: Playlist mit 7 Staub- und Gasexplosionen

Praxisnahe Demonstrationen und Unfallbeispiele zeigen, wie schnell aus Staub oder Lösemitteldampf ein ernstes Ereignis werden kann – und warum Ex-Schutz immer als Gesamtkonzept gedacht werden muss. Wir haben sieben kurze Videos zu einer Playlist zusammengestellt, in denen anschaulich erkennbar ist, wie es zu Staub- und Gas-Explosionen kommen kann. Sogar auf dem Geburtstagskuchen!

ATEX-Kennzeichnung: Gerätegruppe, Kategorie/EPL, Zone, Medium - Was Sie in der Kennzeichnung lesen können

Im Alltag ist es entscheidend, die Kennzeichnung richtig zu lesen. Auf Typenschildern finden sich je nach Gerät u. a.:

• Gerätegruppe, z. B. Gruppe I = Bergbau/Gruben, Gruppe II = alle übrigen Bereiche (Industrie über Tage)
• Kategorie/Schutzniveau (z. B. 1/2/3 bzw. EPL)
• Medium: G (Gas) oder D (Staub)
• Zündschutzart (z. B. Ex i für Eigensicherheit, Ex d druckfeste Kapselung, abhängig vom Produkt)
• Temperaturklasse bzw. maximale Oberflächentemperatur: Bei Gasen wird häufig über Temperaturklassen (T1–T6) gearbeitet, bei Stäuben über die maximal zulässige Oberflächentemperatur in °C.

Zusätzlich begegnen Ihnen häufig IP-Schutzarten (z. B. bei Hochdruckreinigung oder staubigen Prozessen). IP-Schutzarten sind in der Praxis oft genauso wichtig wie ATEX, weil Dichtheit, Reinigbarkeit und Staubeintrag die Verfügbarkeit massiv beeinflussen.

Wo kommen Ex-geschützte Waagen zum Einsatz?

Ex-Waagen sind dort relevant, wo Stoffe verarbeitet, gemischt, abgefüllt oder gelagert werden und dabei brennbare Atmosphären entstehen können. Das betrifft mehr Branchen, als man auf den ersten Blick denkt.

Typische Einsatzfelder für Ex-Schutz-Waagen:

• Chemie & Petrochemie: Dosieren, Abfüllen, Tank-/Gebindewägung bei Lösungsmitteln und brennbaren Flüssigkeiten.
• Pharma & Life-Science: Verwiegung von Wirk- und Hilfsstoffen (häufig mit strengen Dokumentations- und Reinigungsanforderungen).
• Lacke/Farben/Klebstoffe: Lösemitteldämpfe, Mischprozesse, IBC-/Fassverwiegung.
• Lebensmittel & Agrar: Staub-Ex (z. B. Mehl, Zucker, Stärke), Verwiegung von Zutaten, Big-Bag-Handling.
• Kunststoff- und Chemiegranulate: Staub- und Abriebanteile, Sack- und Silobeschickung.
• Recycling & Entsorgung: Feinstäube, wechselnde Stoffgemische, Wareneingangs- und Kontrollwägungen.

Ex-Waagen sind hier ein Baustein, um Durchsatz, Qualität und Auditfähigkeit zu sichern, ohne dass der Explosionsschutz zum Hindernis im Prozess wird.

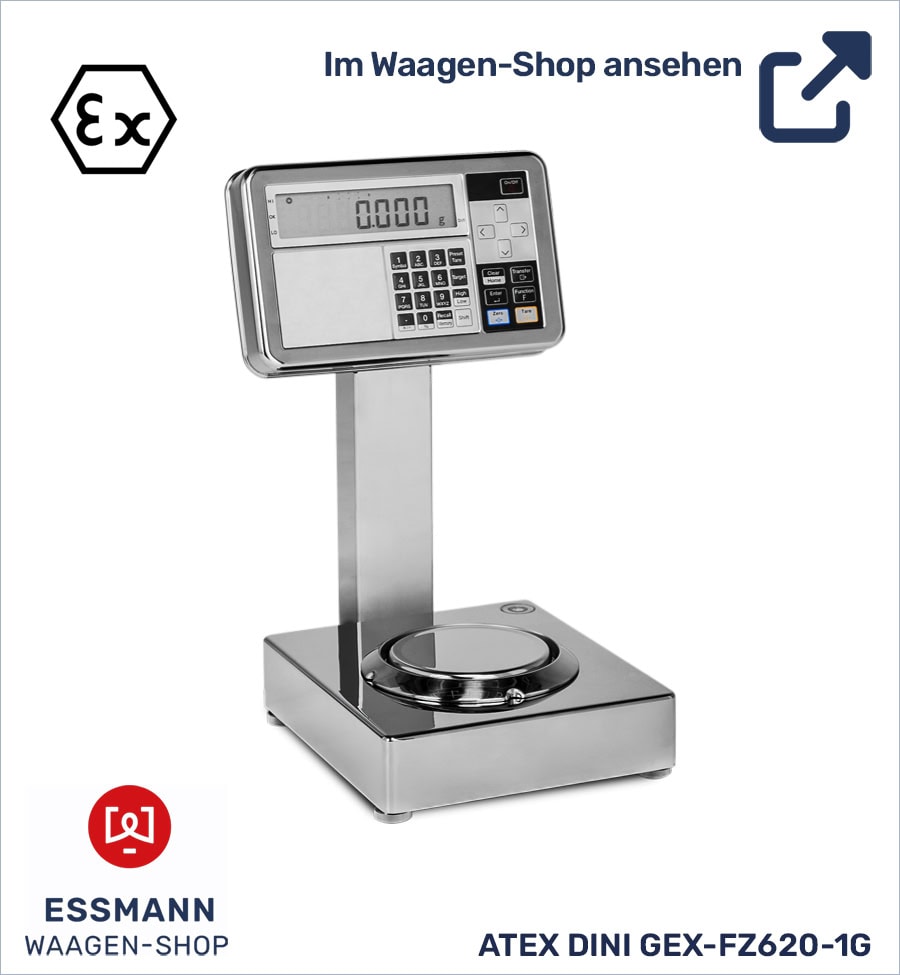

Ex-Schutz Laborwaage: Wenn Präzision auf Explosionsschutz trifft

Eine Ex-Schutz Laborwaage ist ein Spezialfall: Hohe Auflösung, stabile Wiederholbarkeit und häufig sensible Proben treffen auf Anforderungen an Zündquellenvermeidung. Typisch ist der Einsatz in Laboren oder Pilotanlagen, in denen brennbare Lösemittel, Dämpfe oder Stäube auftreten können.

Worauf es hier besonders ankommt:

• Aufstellort & Zone: Laborumgebungen haben oft klar definierte Bereiche. Die richtige Zoneneinstufung entscheidet über die Auswahl.
• Bedienbarkeit: Handschuhe, Reinigungsprozesse, Protokollierung. All das beeinflusst die Alltagstauglichkeit.
• Schnittstellen & Datenfluss: Wer dokumentieren muss (z. B. Chargen), braucht eine saubere, regelkonforme Anbindung, idealerweise ohne Ex-Risiken durch Adapterlösungen.

Ex-Schutz Waage kaufen: Welche Fragen vor dem Angebot geklärt sein sollten

Wenn Betriebe eine Ex-Schutz Waage kaufen, passiert das oft unter Zeitdruck: Audit, Umbau, neuer Rohstoff oder geänderter Prozess. Um Fehlbeschaffungen zu vermeiden, lohnt ein kurzer, strukturierter Blick.

Bevor Sie in den Preisvergleich gehen, klären Sie mindestens:

1. Welche Zone (Gas/Staub) und welche Gerätekategorie wird benötigt?
2. Welche Wägeaufgabe ist es wirklich? (Kontrollwägung, Dosierung, Abfüllung, Rezeptur, Wareneingang)
3. Welche Umgebungsbedingungen herrschen? (Reinigung, Feuchte, Korrosion, Temperatur, Staubbelastung)
4. Wie wird die Waage in den Prozess eingebunden? (Anzeige im Ex-Bereich oder außerhalb, Schnittstellen, Software)
5. Gibt es Anforderungen an Eichfähigkeit / rechtlich relevante Verwiegung?

Preisvergleich Ex-Schutzwaage: Warum günstig teuer werden kann

Ein sauberer Preisvergleich bei Ex-Schutzwaagen sollte nicht nur Anschaffungskosten gegenüberstellen. Ex-Technik ist ein System aus Waage, Peripherie, Dokumentation und Service.

In die Gesamtkosten gehören typischerweise:

• Zertifizierungs- und Dokumentationsumfang (passend zur Zone)
• Montage-/Inbetriebnahmeaufwand (inkl. Leitungsführung, Barrieren, ggf. Trennung Anzeige/Plattform)
• Schulung/Unterweisung für Bediener
• Wartung, Kalibrierung und ggf. Eich-/Prüfkonzept
• Ersatzteil- und Ausfallstrategie (Stillstandskosten sind in Ex-Bereichen oft besonders teuer)

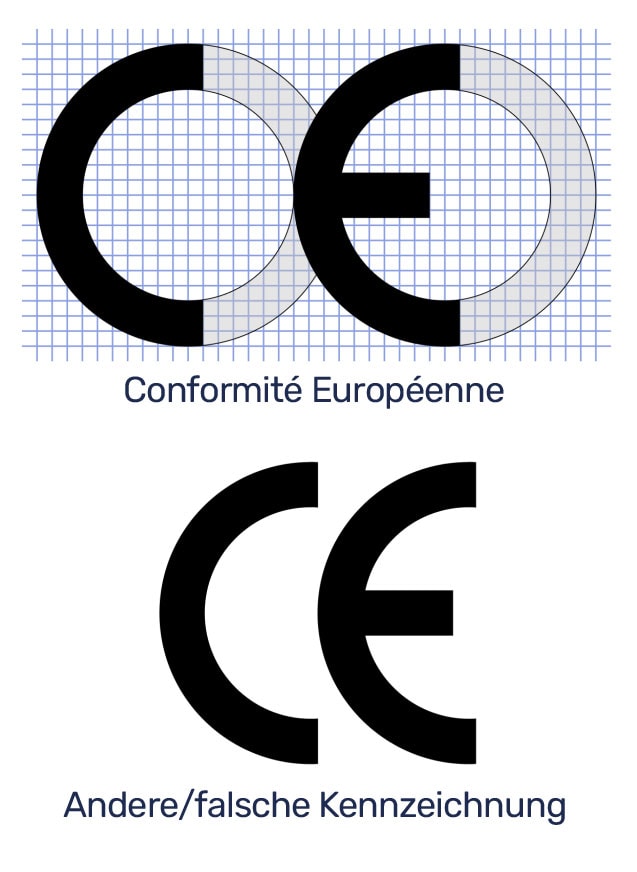

Wer hier spart und sich vermeintlich günstiger Geräte bedient, risikiert auch Leben: Nicht näher definierte CE-Kennzeichnungen auf importierten Geräten unklarer Herkunft außerhalb der EU etwa sind leicht mit unserer europäischen CE-Kennzeichnung zu verwechseln, die als sichtbares Zeichen dafür gilt, dass ein Produkt den geltenden europäischen Richtlinien und Verordnungen entspricht. Doch ähnliche Kennzeichnungen finden sich auch häufig auf nicht-konformen Geräten, ohne offiziell bekannte Definition. Die Ähnlichkeit mit der europäischen CE-Kennzeichnung ist dabei vermutlich kein Zufall - und kann zu fatalen Irrtümern beim Kauf führen, die weitreichende Folgen haben können. Wenden Sie sich gerade bei solchen sensiblen Anschaffungsfragen deshalb immer an vertrauenswürdige Experten.

Wer darf eine Ex-Waage bedienen?

Ex-Waagen sind für den Alltag gebaut, nicht nur für Spezialisten. Bedienen können sie in der Regel:

• Produktionsmitarbeiter (Abfüllung, Dosierung, Kontrolle)
• Laborpersonal (Proben, Rezepturen)
• Logistik/Wareneingang (Kontroll- und Verladewiegungen)

Entscheidend ist weniger wer, sondern wie der Betrieb den Ex-Bereich organisiert: Unterweisung, klare Zuständigkeiten, passende Reinigungs- und Wartungsroutinen sowie das Vermeiden von improvisierten Umbauten (z. B. zusätzliche Kabel, nicht freigegebene Anzeigegeräte).

Wartung, Kalibrierung, Service: Warum Ex-Waagen ohne Betreuung ein Risiko werden

Ex-Schutz lebt davon, dass das System im definierten Zustand bleibt. Deshalb sind regelmäßige Prüfungen, Wartung und Kalibrierung nicht nur „nice to have“, sondern ein realer Beitrag zu Sicherheit und Messqualität.

Als Waagenfachbetrieb mit Rund-um-Waagen-Service unterstützt ESSMANN bei der Auswahl und Bereitstellung ATEX-konformer Waagenkomponenten (Lastträger, Ex-Wägezellen, Ex-Auswertegerät, erforderliche Peripherie wie Trennstufen) inklusive der dazugehörigen Hersteller- und Konformitätsdokumentation. Grundlage dafür ist die Zoneneinteilung, Gefährdungsbeurteilung und das Explosionsschutzdokument durch den Betreiber und seiner dafür benannten Fachkundigen.

Kurze Checkliste: Passt die Waage wirklich in Ihren Ex-Prozess?

Wenn Sie intern schnell prüfen möchten, ob das Konzept stimmig ist, helfen ein paar einfache Leitfragen. Sie ersetzen keine Gefährdungsbeurteilung, sorgen aber dafür, dass Sie im Projekt die richtigen Themen früh auf dem Tisch haben.

• Passt die ATEX-Kennzeichnung zur Zone (Gas/Staub) und zur Gerätekategorie?
• Sind Peripherie-Komponenten (z. B. Junctionbox Ex-Schutzwaage, Kabel, Verschraubungen) ebenfalls Ex-konform?
• Ist klar, wo die Anzeige/Elektronik sitzt (im Ex-Bereich oder außerhalb)?
• Passen Reinigung, Feuchte, Staub zur IP-Schutzart und zum Material?
• Gibt es ein Konzept für Kalibrierung, Wartung, Dokumentation und Ersatzteile?

FAQ: Häufige Fragen zu explosionsgeschützten Waagen

Was bedeutet „zertifizierte Ex-Schutz Waage“ konkret?
Dass das Gerät nach den einschlägigen Vorgaben für den Einsatz in Ex-Bereichen geprüft ist und eine passende Kennzeichnung sowie Dokumentation besitzt, abgestimmt auf Zone, Medium (Gas/Staub) und Geräteschutz.

Ist ATEX das Gleiche wie IP-Schutz?
Nein. ATEX bezieht sich auf Explosionsschutz (Zündquellenvermeidung/-beherrschung). IP bezieht sich auf das Eindringen von Staub/Wasser. In der Praxis brauchen viele Anwendungen beides.

Kann ich eine Standardwaage „Ex-tauglich“ nachrüsten?
In der Regel nicht sinnvoll – weil Ex-Konformität ein Zusammenspiel aus Konstruktion, Komponenten, Prüfung und Kennzeichnung ist. Im Zweifel entsteht sonst ein Sicherheits- und Haftungsproblem.

Wer ist unabhängiger Anbieter von ATEX-Waagen in Deutschland?
Im Waagen-Shop von ESSMANN | Waagen & Automation finden Sie handverlesene Markenhersteller für Ex-geschützte Waagen, die Sie passend für Ihre definierten Bedürfnisse auswählen können. Im Kundenchat wird Ihnen sofort und persönlich bei der Auswahl geholfen.
Für Waagenbau-Projekte in Ex-geschützten Bereichen kontaktioeren Sie unsere Waagenbau-Experten, die Ihnen alles zu ATEX-Fahrzeugwaagen und ATEX-Gleiswaagen erklären können.

Ex-Waagen sind Prozesssicherheit

Explosionsgeschützte Waagen verbinden zwei Ziele, die im Betrieb zusammengehören: Sicherheit und Messqualität. Wer Zone, Kennzeichnung, Peripherie (inkl. Junctionbox) und Servicekonzept von Anfang an sauber plant, verhindert spätere Improvisation – und hält Prozesse stabil.

Wenn Sie eine Ex-Schutz Waage kaufen möchten oder eine bestehende Lösung prüfen lassen wollen, lohnt sich der Blick auf das Gesamtsystem: Auslegung, Installation, Dokumentation und langfristige Betreuung.

Ex-Schutz ist Expertensache

Sie möchten eine zertifizierte Ex-Schutz Waage für Ihren Anwendungsfall auswählen oder Ihre bestehende Ex-Verwiegung auditfest und wartungsarm aufstellen? Als Waagenfachbetrieb mit Rund-um-Waagen-Service unterstützt ESSMANN | Waagen bei Auswahl, Umsetzung und laufender Betreuung – von der Ex-Schutz Laborwaage über ex-geschützte Fahrzeugwaagen bis zur robusten ATEX-Gleiswaagen-Lösung.

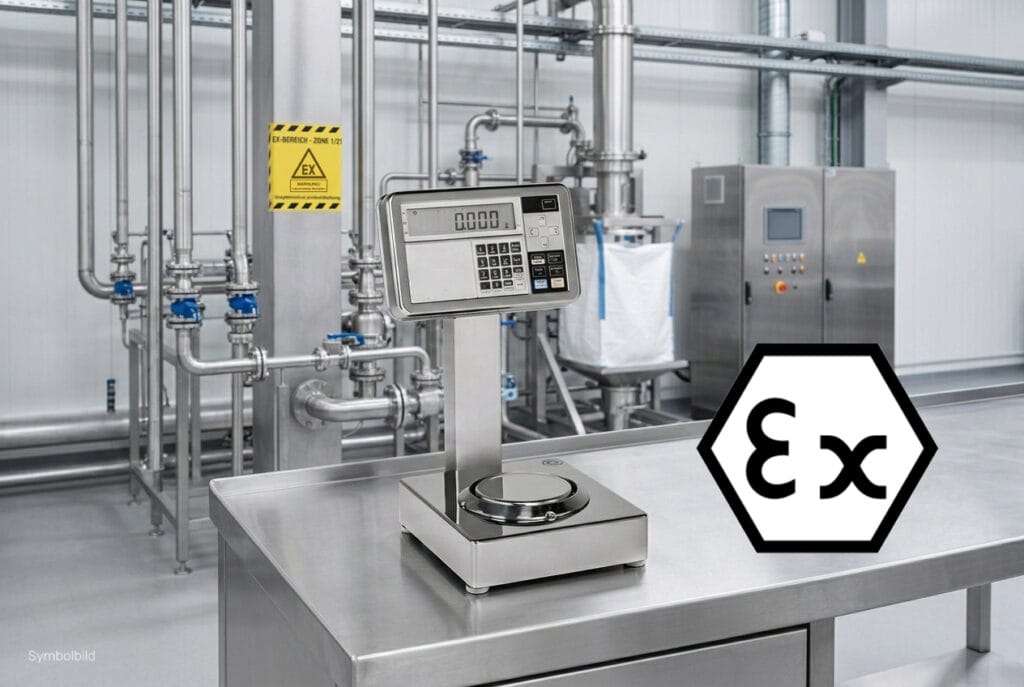

Das Beitragsbild ist mit Unterstützung von KI entstanden.
